Présentation

Repensez la production topographique, du terrain au livrable

Land2Map transforme le terrain en véritable environnement de production. Mesure, contrôle, dessin, implantation et récolement s’enchaînent dans un même environnement DWG mobile, connecté aux instruments topographiques, pour produire, vérifier et ajuster la donnée au plus près de l’action.

En rapprochant les outils, la donnée et la capacité de décision du chantier, Land2Map renforce l’autonomie des géomètres et techniciens, sécurise plus tôt la qualité des informations et réduit les cycles entre terrain et bureau.

La donnée reste exploitable tout au long du workflow, du levé jusqu’au livrable, dans un environnement compatible avec les principaux équipements topographiques du marché. L2M modif site internet.docx

Moins de reprises, des décisions prises plus tôt et une chaîne de production topographique continue, sans rupture entre terrain et bureau.

Land2Map est compatible avec les principaux constructeurs du marché : Leica Geosystems, Trimble, Spectra, Sokkia.

Norme RecoStar

Faites évoluer vos récolements vers RecoStar, sans rupture de workflow

Land2Map intègre le nouveau standard RecoStar, la déclinaison du géostandard national StaR-Elec porté par Enedis, appelée à remplacer progressivement le format PGOC pour l’ensemble des récolements de réseaux électriques.

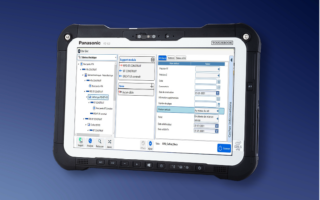

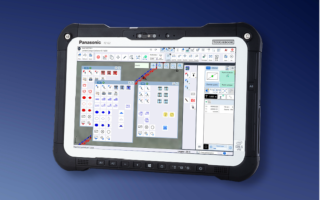

  • Bénéficiez d’un thème de travail RecoStar pré-paramétré, avec un large choix d’objets et d’attributs métier conformes au nouveau standard
  • Produisez des livrables directement conformes aux exigences RecoStar (export GML, document PDF de mise en page du plan), grâce à des outils de contrôle intégrés qui sécurisent la conformité des données transmises
  • Géoréférencez rapidement les ouvrages en classe de précision, en connexion avec un détecteur, pour répondre aux exigences associées à la réglementation DT-DICT du 1er juillet 2012

Passez à RecoStar sans rupture de méthode : l’import de fichiers GML RecoStar existants et la bascule du thème de travail s’effectuent sans surcoût pour les clients disposant d’un contrat de maintenance

Fonctionnalités

La solution tout-en-un, du terrain au bureau.

  • Réalisez et contrôlez vos levés directement sur le terrain
  • Enregistrez vos données dans un thème paramétrable au format DWG
  • Géoréférencez et modifiez vos données existantes grâce à la fonction de calage Helmert
  • Effectuez vos calculs de compensation de manière simple et dynamique grâce au module Topomathrix
  • Détectez et corrigez les fautes de mise en station ou de cheminement grâce à la fonction « compensation robuste »

La loi anti-endommagement des réseaux rend obligatoire le géoréférencement des réseaux. Lorsque ce géoréférencement n’est pas assez précis, des investigations complémentaires sont nécessaires. Land2Map facilite ces démarches en proposant plusieurs méthodes :

  • Méthode manuelle en 2 passages indépendants : le marquage au sol est réalisé en amont, la géolocalisation intervient dans un second temps avec Land2Map
  • Détection et géolocalisation simultanées : connexion des équipements en Bluetooth avec contrôle en temps réel de la qualité du point GPS
  • Détection et géolocalisation couplées en 2 passages : les données de détection sont stockées et transférées à la tablette, l’association avec le point topographique est automatique

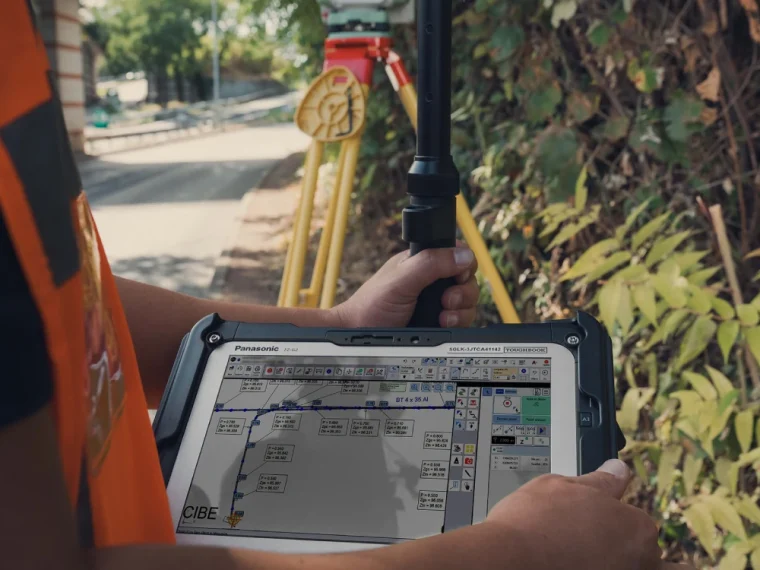

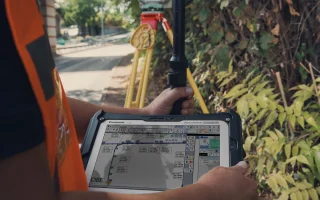

  • Réalisez vos levés avec le GNSS et/ou la station

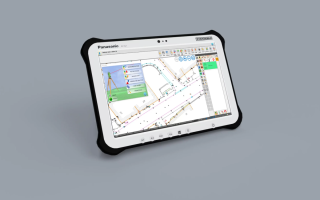

  • Enregistrez et contrôlez vos mesures en temps réel sur le plan DWG de votre tablette

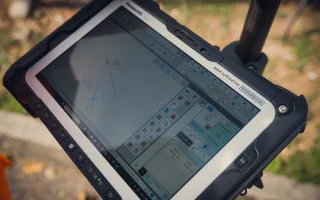

  • Obtenez le positionnement et la profondeur géoréférencés des réseaux en connexion Bluetooth avec un détecteur
  • Bénéficiez de la traduction des objets Land2Map dans le monde du SIG avec des attributs totalement paramétrables (listes, textes, photos) et des exports compatibles avec la plupart des logiciels SIG

  • Réalisez facilement vos implantations selon différentes méthodes : points, chaises, poly-lignes, entrées en terre, MNT
  • Profitez d’un guidage graphique et visuel à chaque étape
  • Modifiez vos projets directement sur le terrain sans retourner au bureau, indépendamment de la marque ou du modèle d’appareil utilisé
  • Créez des points à implanter à partir d’un plan DWG, DXF, DGN, PDF, JPG, Cadastre
  • Vérifiez les différentes couches dans le cadre de vos projets de terrassement (couche de forme, couche d’assise, couche de roulement) et affichez les écarts en Z
  • Obtenez le rapport complet d’implantation au format CSV (Excel)

  • Obtenez instantanément la représentation du relief terrain et un quantitatif des volumes à remblayer ou à décaisser
  • Comparez deux MNT (Modèle Numérique Terrain)

  • Interagissez graphiquement sur votre projet de bornage et de division parcellaire
  • Calculez et simulez automatiquement de nouvelles limites
  • Optimisez considérablement les délais d’exécution des divisions
Démonstration vidéo

Voir Land2Map en action

Versions

Les versions de Land2Map

  • Format DWG natif

    Travaillez directement au format DWG, sur moteur AutoCAD, sans conversion.

  • Levés terrain 2D/3D

    Réalisez vos levés topographiques complets directement sur tablette tactile.

  • Détection de réseaux

    Géolocalisez et détectez vos réseaux enterrés sur le terrain.

  • Récolement et implantations

    Couvrez l’ensemble du cycle du géomètre, du levé jusqu’à l’implantation.

  • Pilotage Bluetooth multi-constructeurs

    Connectez vos stations totales et GNSS : Leica Geosystems, Trimble, Topcon, Spectra, Sokkia.

  • Livrables RecoStar/PGOC

    Produisez des livrables conformes aux standards des concessionnaires de réseaux.

Bénéfices

Pourquoi choisir Land2Map ?

  • Méthode de levés 2D/3D innovante

    Accédez à une véritable télécommande universelle pour piloter vos instruments topographiques tout en visualisant votre levé. Le pilotage Bluetooth offre une liberté de mouvement complète sur le terrain.

  • Géoréférencement des réseaux

    Calez-vous en station libre bicapteur, en mesures GPS directes, ou par le calcul topométrique (TopoMathrix). Levez vos réseaux enterrés dans les formats SIG, RecoStar et PGOC.

  • Implantations et récolements facilités

    Créez, modifiez et suivez en temps réel vos projets grâce à une interface graphique ergonomique et simple. Adaptez vos données directement sur le terrain sans retour bureau.

Questions fréquentes

On répond à vos questions

  • Quelle est la différence entre Land2Map et TopoCalc ?

    Land2Map fonctionne sur un moteur AutoCAD et produit des fichiers au format DWG natif. TopoCalc dispose de son propre moteur graphique indépendant et ne nécessite aucune licence AutoCAD. Les deux solutions font partie de l’offre TOPO by Sogelink et couvrent les mêmes usages terrain (levés, implantations, récolements), mais s’adressent à des parcs matériels et des habitudes de travail différents.

  • Avec quels instruments de mesure Land2Map est-il compatible ?

    Land2Map pilote en Bluetooth la plupart des instruments topographiques du marché : stations totales, récepteurs GNSS/GPS et détecteurs de réseaux. Il est compatible avec les principaux constructeurs — Leica Geosystems, Trimble, Topcon, Spectra et Sokkia. La connexion Bluetooth permet de piloter l’instrument tout en visualisant le levé en temps réel sur la tablette, quel que soit le type d’équipement utilisé.

  • Land2Map permet-il de répondre aux exigences de la réglementation DT-DICT ?

    Oui. Land2Map intègre la norme PGOC (Plans Géoréférencés des Ouvrages Construits) d’Enedis et permet d’obtenir les coordonnées géoréférencées des ouvrages en classe de précision A, conformément à la réglementation DT-DICT du 1er juillet 2012. Les formats de livraison requis (CSV, DGN, PDF) sont produits directement par la solution.

  • Comment Land2Map facilite-t-il la détection de réseaux ?

    Land2Map propose trois méthodes adaptées aux contraintes terrain : la détection manuelle en deux passages indépendants, la détection et géolocalisation simultanées avec connexion Bluetooth au détecteur, et la détection en deux passages avec association automatique des données. Dans tous les cas, les coordonnées et la profondeur des réseaux sont enregistrées directement sur le plan DWG de la tablette.

  • Quelles formations sont disponibles pour prendre en main Land2Map ?

    Sogelink propose deux formations dédiées : LAND2MAP Utilisation GPS pour récolement de réseaux et LAND2MAP Utilisation GPS pour relevé & implantation. Toutes deux sont dispensées en présentiel, en intra-entreprise, sur une durée de 2 jours, et accessibles aux débutants.
